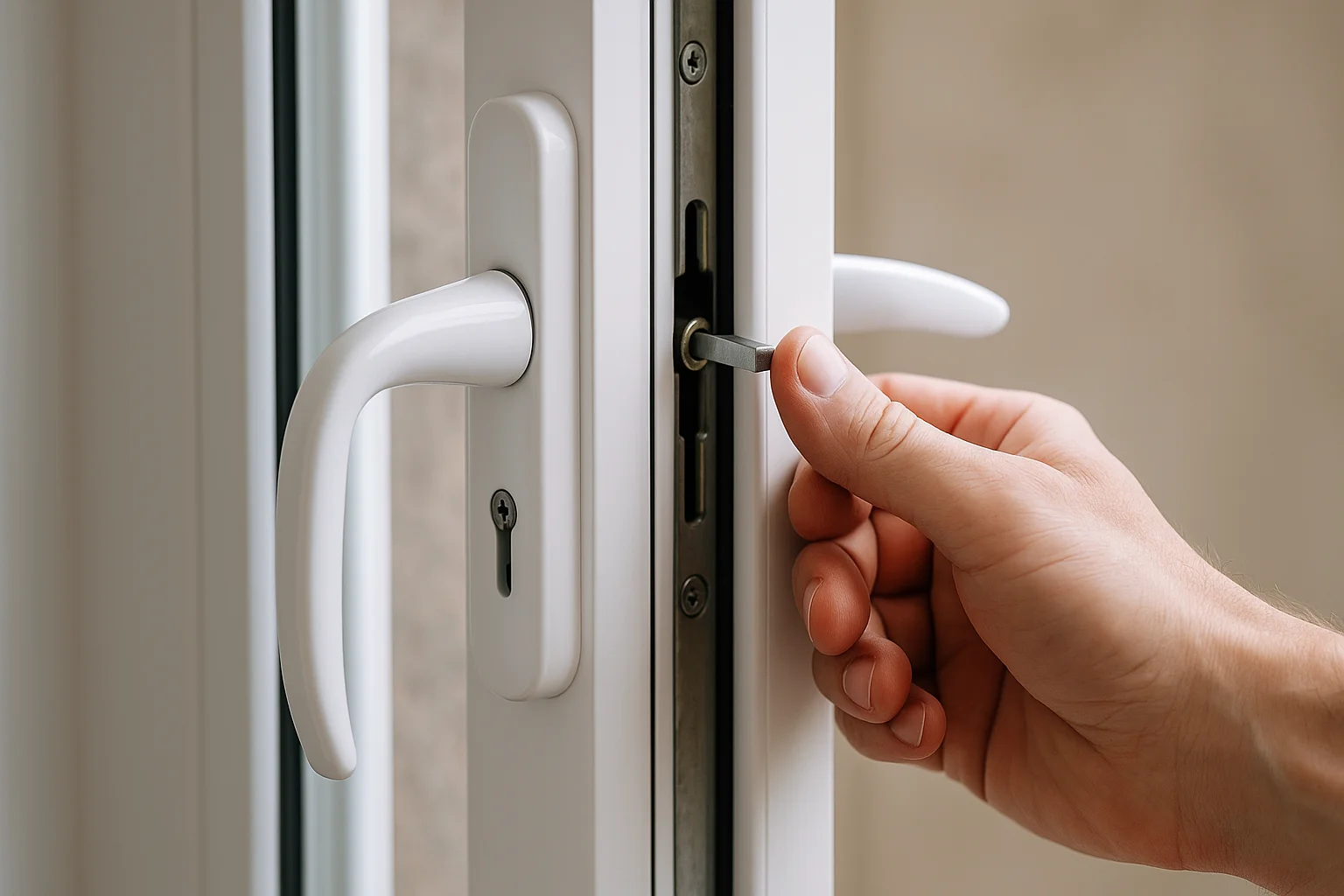

Réparer une poignée de porte-fenêtre PVC qui tourne
Tutoriel détaillé pour réparer une poignée de porte-fenêtre PVC qui tourne dans le vide: démontage, contrôle du carré et repose propre.
Une poignée de porte-fenêtre PVC qui tourne dans le vide est une panne fréquente et souvent déstabilisante: la poignée pivote, mais le mécanisme n’entraîne plus correctement l’ouverture, la fermeture ou le verrouillage. Dans bien des cas, le défaut provient de la poignée elle-même, du carré qui transmet le mouvement, ou de la crémone, c’est-à-dire l’ensemble du mécanisme de verrouillage logé dans l’ouvrant.
Ce tutoriel explique pas à pas comment diagnostiquer la panne, démonter la poignée, accéder à la crémone, remplacer le carré si c’est lui qui est usé ou cassé, puis reposer correctement la poignée. L’objectif n’est pas de forcer le mécanisme, mais de travailler méthodiquement pour identifier l’organe défaillant et remettre la porte-fenêtre en service dans de bonnes conditions.
Le guide reste volontairement prudent: les dimensions et les fixations peuvent varier selon les fabricants. Il est donc important de relever les cotes de votre pièce avant tout remplacement et de comparer visuellement les éléments déposés avec les pièces neuves. En procédant avec ordre, photos et repères de montage, cette réparation est accessible à un bricoleur soigneux.
Prérequis
Avant de commencer
Travaillez sur une porte-fenêtre propre, bien éclairée et stabilisée. Ouvrez l’ouvrant si possible pour accéder plus facilement à la tranche et à la poignée. Si le battant est lourd ou si l’accès est inconfortable, prévoyez une aide pour le maintenir pendant certaines opérations.
Avant le démontage, vérifiez d’abord le symptôme exact: la poignée tourne-t-elle librement sur toute sa course, tourne-t-elle seulement par intermittence, ou bloque-t-elle à un angle précis? Observez aussi si les galets, pênes ou points de verrouillage bougent lorsque vous actionnez la poignée. Ce contrôle simple aide à savoir si la panne vient de la transmission par le carré ou du mécanisme de crémone.
Prenez des photos à chaque étape, notamment avant de retirer la poignée, puis avant d’extraire la crémone. Conservez les vis et petites pièces dans une boîte. N’utilisez pas de force excessive: sur le PVC comme sur la quincaillerie, un forçage peut déformer une pièce ou aggraver la panne.
Diagnostic rapide conseillé
- Si la poignée a du jeu, semble fendue ou n’entraîne plus le carré, la poignée peut être en cause.
- Si la poignée est intacte mais tourne sans entraîner le mécanisme, le carré peut être usé, trop court, cassé ou désolidarisé.
- Si le carré est en bon état mais que la tringlerie ne bouge pas correctement, la crémone peut être endommagée ou désaccouplée.
Matériel nécessaire
- Tournevis adapté aux vis de poignée et de quincaillerie
- Poignée de porte-fenêtre compatible si l’ancienne est défectueuse
- Carré de remplacement aux bonnes dimensions
- Crémone compatible si le mécanisme est hors service
- Pince pour manipuler certaines petites pièces
- Mètre ou réglet pour relever les cotes
- Marqueur ou ruban de repérage
- Boîte ou coupelle pour stocker les vis
- Chiffon pour nettoyer la zone de travail
- Lubrifiant adapté à la quincaillerie, en petite quantité si besoin
Étapes
Confirmer l’origine de la panne sans tout démonter
Avant de déposer quoi que ce soit, actionnez doucement la poignée et observez le comportement du mécanisme. Si la poignée tourne dans le vide sans résistance notable, il faut déterminer si la rotation n’est plus transmise au carré ou si le carré n’entraîne plus la crémone.
Commencez par inspecter visuellement la poignée. Vérifiez qu’elle est bien fixée, qu’elle ne présente pas de fissure et qu’elle ne bouge pas anormalement sur sa platine. Une poignée desserrée peut parfois donner l’impression de tourner dans le vide, alors que le problème vient d’un maintien insuffisant.
Observez ensuite la tranche de la porte-fenêtre. Selon le modèle, certains éléments de verrouillage sont visibles. Pendant que vous manœuvrez la poignée, regardez si les points de fermeture se déplacent, même légèrement. S’il n’y a aucun mouvement, la transmission entre poignée, carré et crémone est probablement rompue. Si le mouvement existe mais reste incomplet ou irrégulier, la crémone peut être grippée, usée ou désaccouplée.
À ce stade, le but est simple: éviter un démontage inutile de la crémone si la panne se limite à la poignée ou au carré.

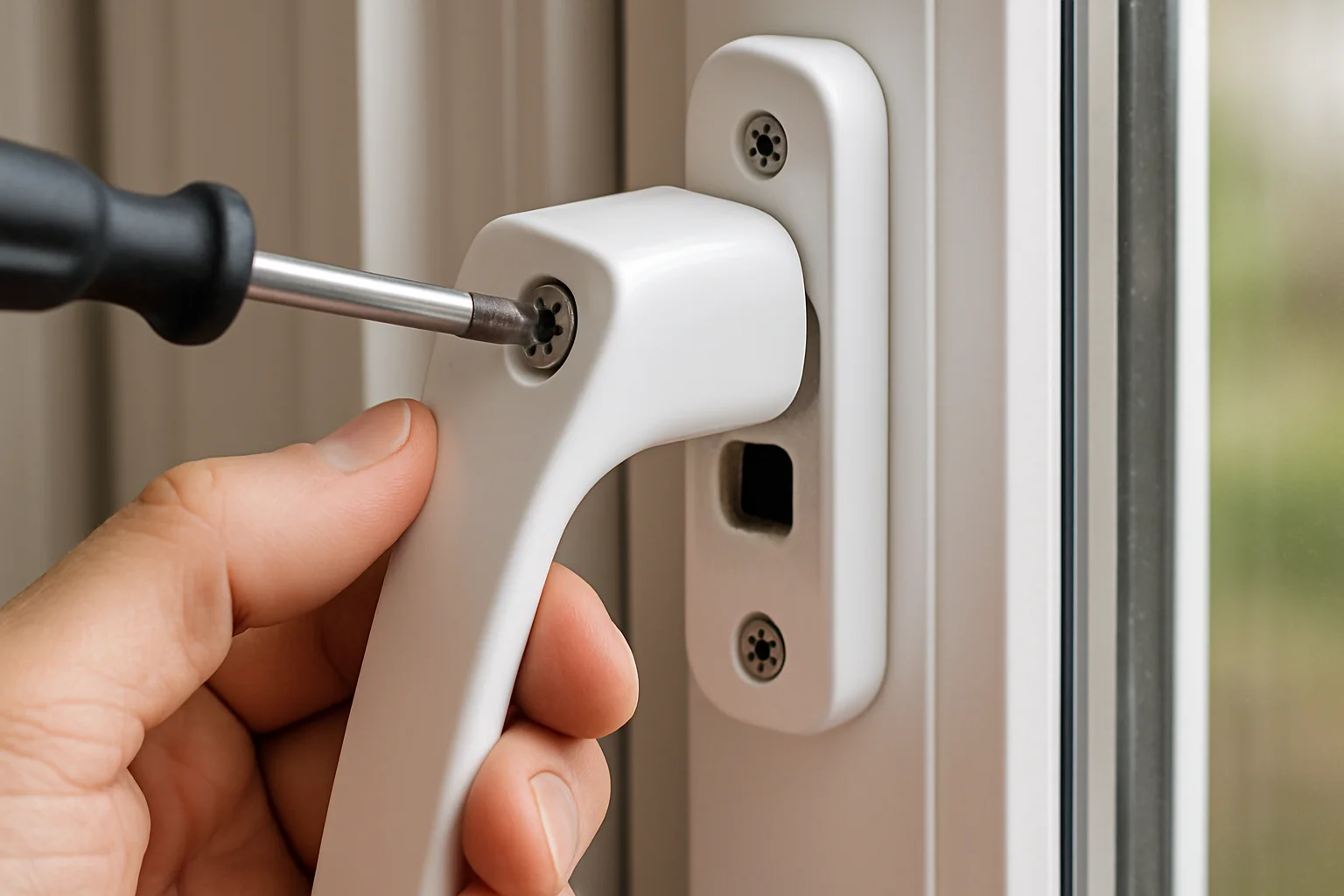

Déposer la poignée de porte-fenêtre PVC
La plupart des poignées de porte-fenêtre PVC sont fixées par deux vis masquées par un cache. Faites pivoter ce cache pour dégager les têtes de vis. Travaillez avec soin pour ne pas marquer le PVC ni casser un cache devenu plus fragile avec le temps.
Dévissez les deux vis de fixation, puis retirez la poignée en la tirant dans l’axe. Le carré vient souvent avec elle, mais il peut aussi rester engagé dans le mécanisme. Posez l’ensemble sur un plan de travail propre.
Examinez immédiatement la poignée déposée. Regardez l’état du logement carré à l’intérieur de la poignée. Si ce logement est arrondi, usé ou cassé, la poignée peut tourner sans transmettre l’effort. Contrôlez aussi le carré: il doit être droit, non vrillé, non cassé et d’une longueur cohérente avec l’épaisseur de l’ouvrant et de la poignée.
Profitez de cette étape pour relever les mesures utiles si une pièce doit être remplacée. Le plus important est de comparer la pièce d’origine avec la pièce neuve prévue, sans supposer qu’elles sont universelles. Cette vérification évite beaucoup de problèmes au remontage.
Contrôler le carré et décider s’il faut le remplacer
Le carré est la tige métallique qui transmet la rotation de la poignée à la crémone. S’il est usé, cassé, trop court ou mal maintenu, la poignée peut tourner dans le vide. C’est donc une pièce clé du diagnostic.
Inspectez ses extrémités. Si elles sont arrondies ou abîmées, la prise dans la poignée ou dans le mécanisme peut être insuffisante. Vérifiez aussi qu’il n’a pas cassé à l’intérieur de la poignée ou du boîtier de crémone. Dans certains cas, un morceau reste engagé dans le mécanisme et empêche une remise en place correcte du nouveau carré.
Mesurez soigneusement la longueur de la pièce déposée et comparez la section avec celle du remplacement. Un carré trop court peut sembler fonctionner à vide lors d’un essai, puis perdre l’entraînement une fois la poignée serrée. À l’inverse, un carré inadapté peut empêcher une bonne mise en place de la poignée ou créer des points durs.
Si le carré est visiblement défectueux et que le boîtier de crémone paraît encore réagir normalement à une manœuvre manuelle prudente, son remplacement peut suffire. Si le carré est sain mais que la transmission vers la tringlerie ne se fait toujours pas, il faut alors accéder à la crémone.
Accéder à la crémone sur la tranche de l’ouvrant
Pour intervenir sur la crémone, observez la quincaillerie placée sur la tranche de la porte-fenêtre. Le boîtier central est généralement situé dans l’alignement de la poignée, avec des tringles ou prolongateurs courant vers le haut et le bas. Selon la conception, l’ensemble peut être maintenu par plusieurs vis réparties sur la longueur.
Repérez d’abord toutes les fixations visibles. Il est utile de prendre une photo d’ensemble puis des vues rapprochées du boîtier central et des raccords de tringlerie. Si votre mécanisme comporte plusieurs éléments emboîtés, ces repères visuels faciliteront grandement le remontage.
Dévissez progressivement les fixations nécessaires pour libérer le boîtier de crémone. Inutile de retirer plus de pièces que nécessaire: l’idée est d’atteindre la zone où le carré entraîne le mécanisme afin de vérifier l’état du boîtier, de son logement et de la liaison avec la tringlerie.
Retirez le mécanisme avec douceur. Si une partie résiste, vérifiez qu’aucune vis n’a été oubliée et qu’aucun élément de verrouillage n’est resté engagé. Forcer risquerait de tordre une tringle ou d’endommager le profilé.

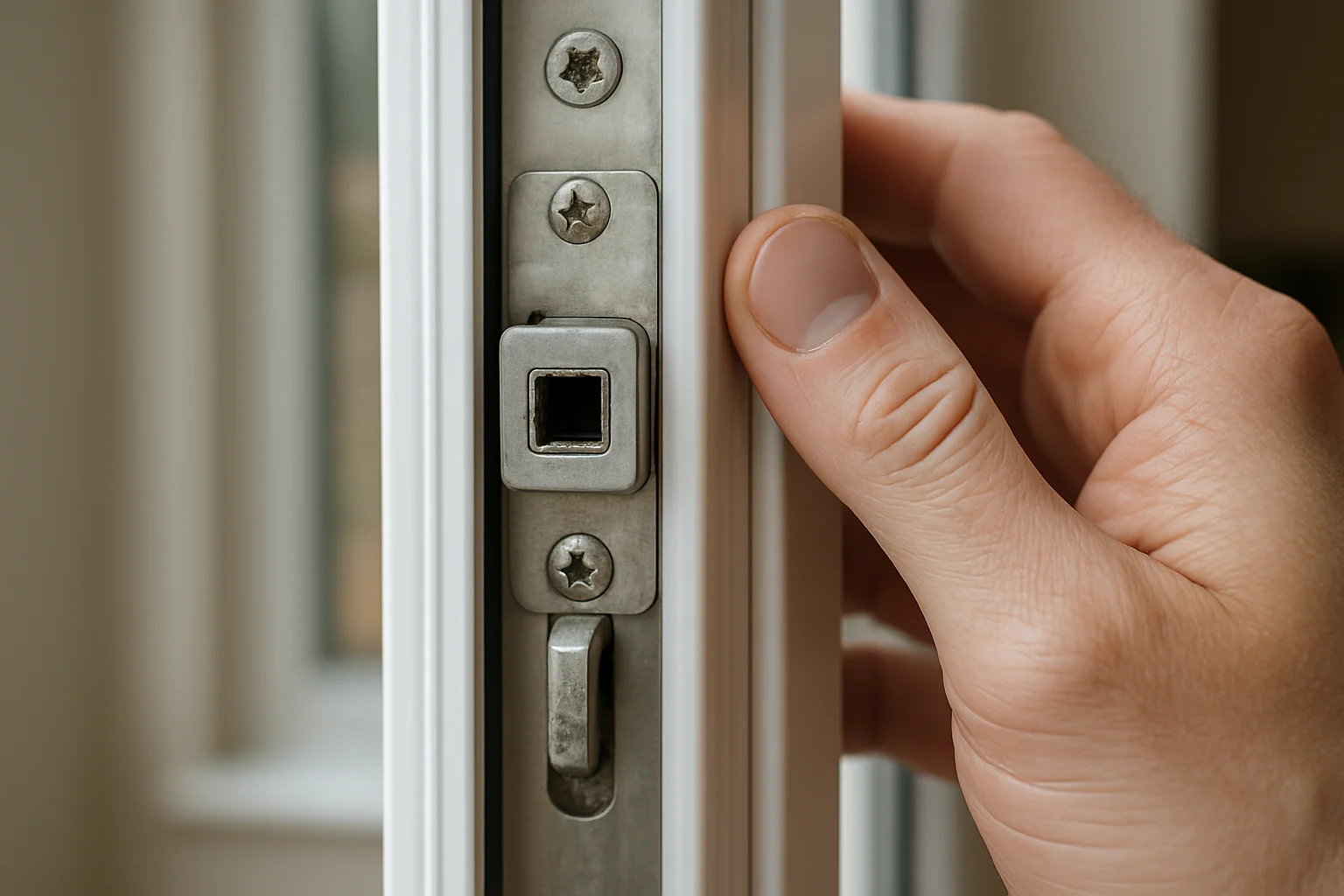

Examiner le boîtier de crémone et la liaison d’entraînement
Une fois la crémone accessible, concentrez-vous sur la zone où entre le carré. C’est ce point qui transforme la rotation de la poignée en mouvement du mécanisme. Si ce logement est usé, cassé ou désolidarisé, la poignée peut tourner sans action réelle sur la tringlerie.
Manipulez le mécanisme à la main avec prudence. Sans forcer, vérifiez si l’entraînement réagit quand vous introduisez le carré ou une pièce témoin adaptée. Le mouvement doit être franc et cohérent. Si le boîtier ne transmet plus rien, si l’axe interne saute, ou si un élément interne semble rompu, le remplacement du boîtier ou de la crémone complète peut être nécessaire.
Contrôlez aussi l’état général de la tringlerie: raccords, glissières, points de verrouillage et alignement visible. Même si la panne initiale vient du carré, une usure avancée du mécanisme peut justifier une remise en état plus complète afin d’éviter une nouvelle défaillance peu après la réparation.
Nettoyez la zone si elle est encrassée, puis appliquez au besoin une très petite quantité de lubrifiant adaptée à la quincaillerie, sans excès. Le but n’est pas de masquer une casse, mais de redonner de la fluidité à un mécanisme simplement sec ou sale.
Déposer et remplacer la crémone si elle est défectueuse
Si l’inspection montre que la crémone est réellement endommagée, remplacez-la par un modèle compatible en vous appuyant sur les dimensions, la forme du boîtier et l’implantation des fixations relevées sur l’ancienne pièce. Comparez les deux mécanismes côte à côte avant toute repose.
Déposez complètement l’ancienne crémone en repérant l’ordre des éléments. Si des tringles, prolongateurs ou accessoires sont dissociables, gardez-les organisés. Le remontage doit respecter la même logique d’assemblage et d’orientation.
Présentez la pièce neuve sans la serrer immédiatement à fond. Vérifiez d’abord l’alignement du boîtier central, l’emplacement du logement du carré, et la position correcte des tringles dans la feuillure. Une mise en place précipitée peut créer un défaut de course ou de verrouillage.
Vissez ensuite progressivement, en contrôlant que rien ne se met en contrainte. La crémone doit rester correctement plaquée et libre dans son fonctionnement. Si vous sentez un point dur anormal dès cette étape, mieux vaut reprendre le positionnement avant d’aller plus loin.
Installer le nouveau carré ou réutiliser l’ancien s’il est sain
Lorsque la crémone est en état ou remplacée, remettez en place le carré. S’il a été changé, assurez-vous qu’il correspond exactement à la pièce prévue pour votre configuration. Il doit s’engager correctement dans le mécanisme sans jeu excessif ni blocage.
Introduisez le carré dans le logement du boîtier de crémone. Vérifiez qu’il entre franchement et qu’il n’est pas arrêté par un fragment resté à l’intérieur. Si nécessaire, retirez-le et recommencez calmement plutôt que de forcer.
Avant de reposer la poignée, effectuez un test prudent de prise du carré dans le mécanisme. L’idée est de s’assurer que la transmission est de nouveau présente. Si le carré flotte, se retire trop facilement ou ne semble pas entraîner l’axe interne, revérifiez la compatibilité de la pièce et l’état du logement de crémone.
Cette étape est décisive: un carré bien choisi mais mal engagé peut donner l’impression que la réparation est faite, alors que la poignée recommencera à tourner dans le vide dès les premières manœuvres.
Reposer la poignée correctement
Présentez la poignée dans la bonne orientation, généralement en position cohérente avec l’état de l’ouvrant et du mécanisme. Engagez-la sur le carré sans biais, puis plaquez la platine contre le support. Si elle ne vient pas naturellement en place, ne serrez pas en force: il faut d’abord vérifier l’alignement du carré et la position interne de la crémone.
Revissez les deux vis de fixation de façon progressive et équilibrée. Un serrage modéré suffit en général. Un excès peut endommager le support, contraindre la poignée ou nuire à la fluidité de rotation.
Replacez le cache de finition après avoir vérifié que la poignée est bien assise et sans jeu anormal. Manœuvrez-la lentement sur toute sa course. Vous devez retrouver une rotation cohérente, avec entraînement réel du mécanisme.
Si la poignée tourne de nouveau correctement mais semble un peu dure, ne concluez pas trop vite à une erreur de montage. Reprenez plutôt les contrôles d’alignement et de fixation avant d’envisager une autre dépose.

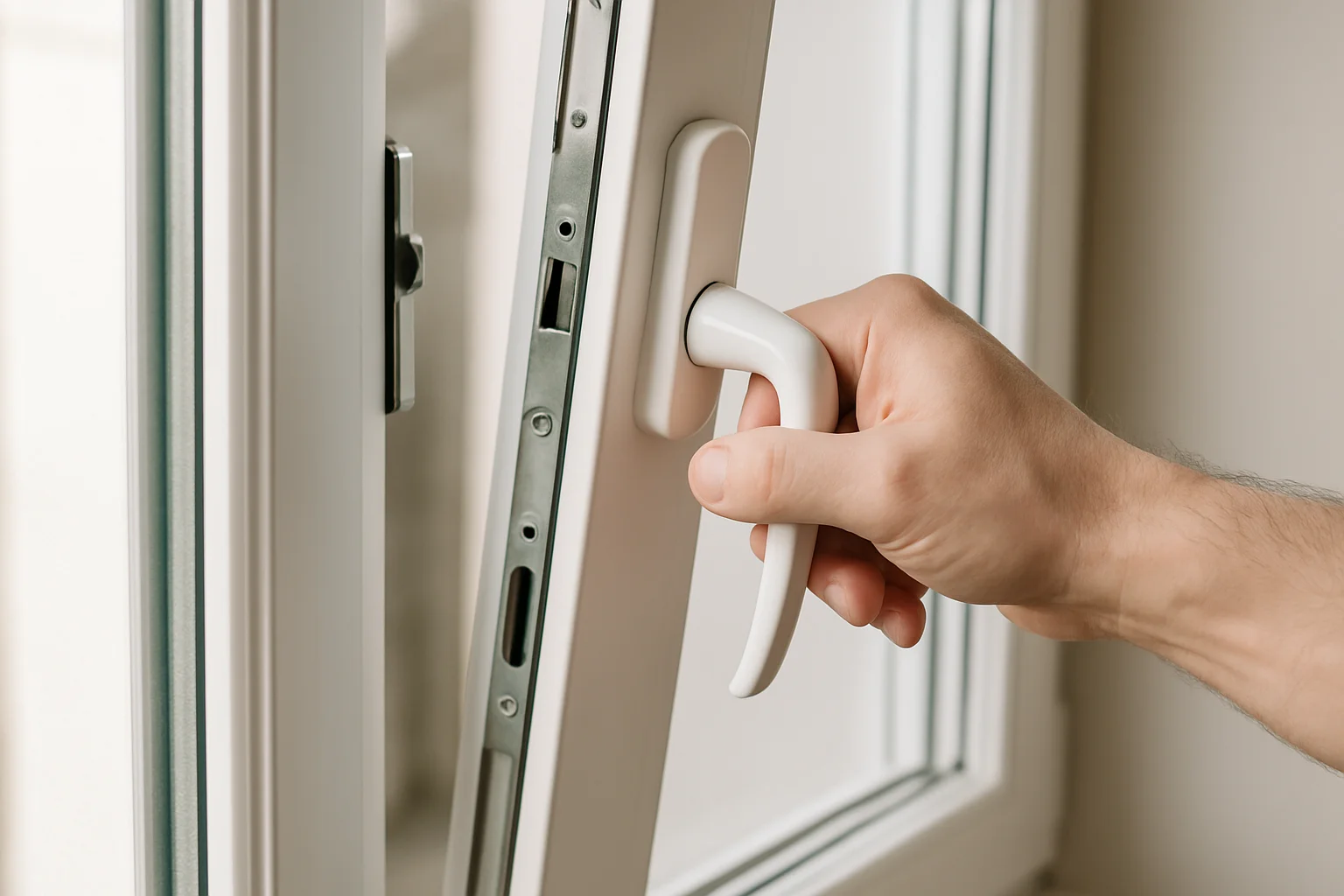

Tester l’ouverture, la fermeture et le verrouillage
Une fois le remontage terminé, effectuez des essais complets. Testez d’abord la poignée ouvrant dégagé, sans claquer la porte-fenêtre. Vérifiez ensuite le déplacement des points de verrouillage et la cohérence de chaque position de la poignée.
Refermez ensuite l’ouvrant et testez l’ouverture, la fermeture et le verrouillage dans des conditions normales d’usage. Le mouvement doit rester régulier, sans rotation dans le vide, sans à-coups marqués et sans obligation de forcer.
Si un défaut apparaît uniquement porte-fenêtre fermée, le problème peut être aggravé par un mauvais alignement entre ouvrant et dormant ou par une contrainte sur les points de fermeture. Dans ce cas, il est préférable de ne pas insister sur la poignée tant que le fonctionnement mécanique n’est pas redevenu fluide.
Quand les essais sont concluants, faites un dernier contrôle visuel: vis bien serrées, cache remis, quincaillerie correctement plaquée et zone de travail nettoyée.
Erreurs fréquentes & dépannage
Erreurs fréquentes à éviter
- Remplacer une pièce sans diagnostic: changer la poignée alors que le carré ou la crémone est en cause fait perdre du temps.
- Forcer sur une poignée qui tourne dans le vide: cela peut aggraver l’usure du logement de poignée, du carré ou du boîtier de crémone.
- Oublier de relever les cotes: un carré ou une crémone approximativement compatibles peuvent se monter mal ou fonctionner de façon aléatoire.
- Déposer trop d’éléments à la fois: un démontage non repéré complique le remontage, surtout avec des tringleries.
- Serrer excessivement la poignée: un surserrage peut créer des contraintes inutiles et nuire à la rotation.
- Lubrifier à l’excès: trop de produit peut retenir saletés et poussières au lieu d’améliorer durablement le fonctionnement.
Astuces & pour aller plus loin
Astuces pratiques
Prenez systématiquement des photos avant chaque dépose. Sur une crémone, un simple doute sur l’orientation d’un élément peut faire perdre beaucoup de temps au remontage.
Rangez les vis par étape de démontage, par exemple poignée d’un côté, crémone de l’autre. Cette habitude limite les inversions et permet de remonter dans le bon ordre.
Avant d’acheter une pièce de remplacement, emportez si possible la pièce déposée ou ses mesures précises. Une comparaison directe est souvent plus sûre qu’une estimation visuelle.
Lors de la repose, testez le mécanisme progressivement: d’abord la transmission par le carré, ensuite la poignée, enfin la fermeture complète. Cela permet d’identifier exactement à quelle étape un défaut réapparaît.
Questions fréquentes
Comment savoir si le problème vient de la poignée ou du carré ?
Déposez la poignée et contrôlez son logement interne ainsi que l’état du carré. Si le logement de poignée est usé ou cassé, la poignée peut tourner sans entraîner. Si la poignée semble saine mais que le carré est abîmé, trop court ou cassé, c’est lui qui est probablement en cause.
Faut-il toujours démonter la crémone quand la poignée tourne dans le vide ?
Non. Il est préférable de commencer par la poignée et le carré. Le démontage de la crémone devient utile si le carré est sain, si le mécanisme n’est plus entraîné, ou si le boîtier de crémone semble endommagé.
Puis-je réutiliser l’ancien carré ?
Oui, s’il est parfaitement sain, droit et adapté. En revanche, s’il présente une usure, une déformation, une casse ou une longueur inadaptée, il vaut mieux le remplacer.
Pourquoi la poignée fonctionne ouvrant ouvert mais devient dure une fois la porte-fenêtre fermée ?
Cela peut indiquer qu’une contrainte apparaît lorsque les points de verrouillage viennent en face de leurs logements. Dans ce cas, mieux vaut éviter de forcer et reprendre les contrôles d’alignement et de montage du mécanisme.
Comment éviter de me tromper au remontage de la crémone ?
Prenez des photos détaillées avant la dépose, repérez les pièces et conservez les vis séparément. Présentez toujours la pièce neuve à blanc avant serrage complet pour vérifier son alignement et son orientation.
Conclusion
Réparer une poignée de porte-fenêtre PVC qui tourne dans le vide demande surtout une bonne méthode. En commençant par un diagnostic simple, puis en contrôlant successivement la poignée, le carré et enfin la crémone, vous évitez les remplacements inutiles et augmentez vos chances d’une réparation durable.
Le point essentiel est de ne pas confondre symptôme et cause. Une poignée qui tourne dans le vide n’implique pas automatiquement une poignée cassée: la transmission peut être perdue au niveau du carré ou du boîtier de crémone. Avec des repères de démontage, des mesures précises et un remontage progressif, la remise en état reste tout à fait accessible.
Une fois la réparation terminée, prenez le temps de tester toutes les positions et de vérifier la fluidité générale. Un fonctionnement net, sans jeu anormal ni effort excessif, est le meilleur signe que la poignée, le carré et la crémone travaillent à nouveau correctement ensemble.
